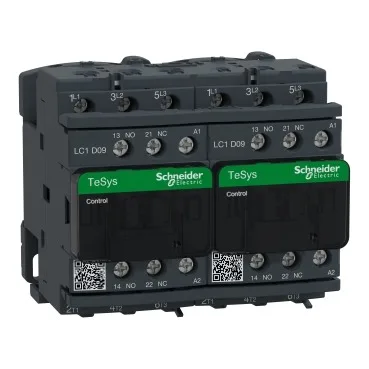

Контактор реверсивный 3п 9А AC-3, Uкат. 220V AC, доп. контакты: 1но+1нз б/у

Также встречается как: Пускатель магнитный 9А катушка управления 220В АС реверсивный 1НО+1НЗ

Код товара: 540Артикул: LC2D09M7Производитель: Schneider Electric

1 / 2

Основные характеристики

Тип изделия
Реверсивный контактор
Номинальный ток
9 А
Номинальный рабочий ток AC-3
9 А
Количество полюсов
3
Номинальное рабочее напряжение
до 690 В AC; до 300 В DC
Рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 25…400 Hz Силовая цепь: <= 300 В Постоянный ток
Напряжение катушки
220 В AC
Степень защиты
IP20

Цена по запросу

пришлём в коммерческом предложении

В наличии: 1 шт.

Документы
паспорт и сертификат по запросу
Отгрузка
со склада, по всей России
Оплата
по договору поставки
Тип изделия
Реверсивный контактор
Номинальный ток
9 А
Номинальный рабочий ток AC-3
9 А
Количество полюсов
3
Номинальное рабочее напряжение
до 690 В AC; до 300 В DC
Рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 25…400 Hz Силовая цепь: <= 300 В Постоянный ток
Напряжение катушки
220 В AC
Степень защиты
IP20
Серия
TeSys
Монтаж
Монтаж на панель; Рейка
Высота
77 мм
Ширина
90 мм
Глубина
86 мм
Номинальный рабочий ток AC-1
25 А
Мощность двигателя AC-3 при 400 В
4 кВт
Условный тепловой ток
25 А
Категория применения
AC-1, AC-3, AC-3e
Вспомогательные контакты
1 НО + 1 НЗ
Сечение жесткого проводника
1…4 мм²
Момент затяжки
1,7 Н·м

Реверсивный контактор Schneider Electric серии TeSys. Контактор включает и отключает силовую нагрузку по сигналу управления: двигатели, нагреватели, освещение. Номинальный ток 9 А, 3 полюса, напряжение до 690 В AC; до 300 В DC, напряжение катушки 220 В AC. Монтаж на панель; Рейка, степень защиты IP20, рабочая температура от -40 до 60 °C. Номинальный рабочий ток ac-1 25 А, вспомогательные контакты 1 НО + 1 НЗ, исполнение TH. Габариты 90×77×86 мм, масса 0,687 кг. В каталоге 20 вариантов этой серии: номинальный ток от 9 до 150 А, все в таблице ниже. Категория AC-1: активная нагрузка: нагреватели, освещение лампами накаливания. Ток AC-1 у контактора больше, чем AC-3. Категория AC-3: пуск и отключение асинхронных двигателей с короткозамкнутым ротором. По этому току подбирают контактор для двигателя.

Характеристики приведены по документации производителя. Перед отгрузкой подтверждаем паспортом изделия.

Все варианты серии 20

Номинальный токКоличество полюсовНапряжение катушкиИсполнениеАртикулНаличиеКоличество
9 А342 В AC—LC1D09D71 шт.
9 А3220 В ACTeSys D 3P 1НО катушка 220В 4кВтLC1D0910M51 шт.
9 А3220 В ACреверсивный 3п Uкат. 220V доп. контакты:LC2D09M73 шт.
9 А3220 В ACреверсивный 3п Uкат. 220V доп. контакты:LC2D09M7 эта позиция1 шт.
9 А—24 В—PMU0910B1 шт.
9 А—220 В AC—LC1E0910M55 шт.
12 А3220 В AC—LC1E1210M53 шт.
18 А3220 В AC3п 18А AC-3 Uкат. 220V доп. контакты: 1нLC1D18M72 шт.
18 А3220 В AC3-х полюсный 18A 220В 1НОLC1E1810M54 шт.
25 А—220 В AC—LC1D2510M73 шт.
25 А—220 В AC—LC1E2510M55 шт.
32 А3220 В AC3п 32A AC-3 Uкат. 220V AC доп. контакты:LC1D32M73 шт.
