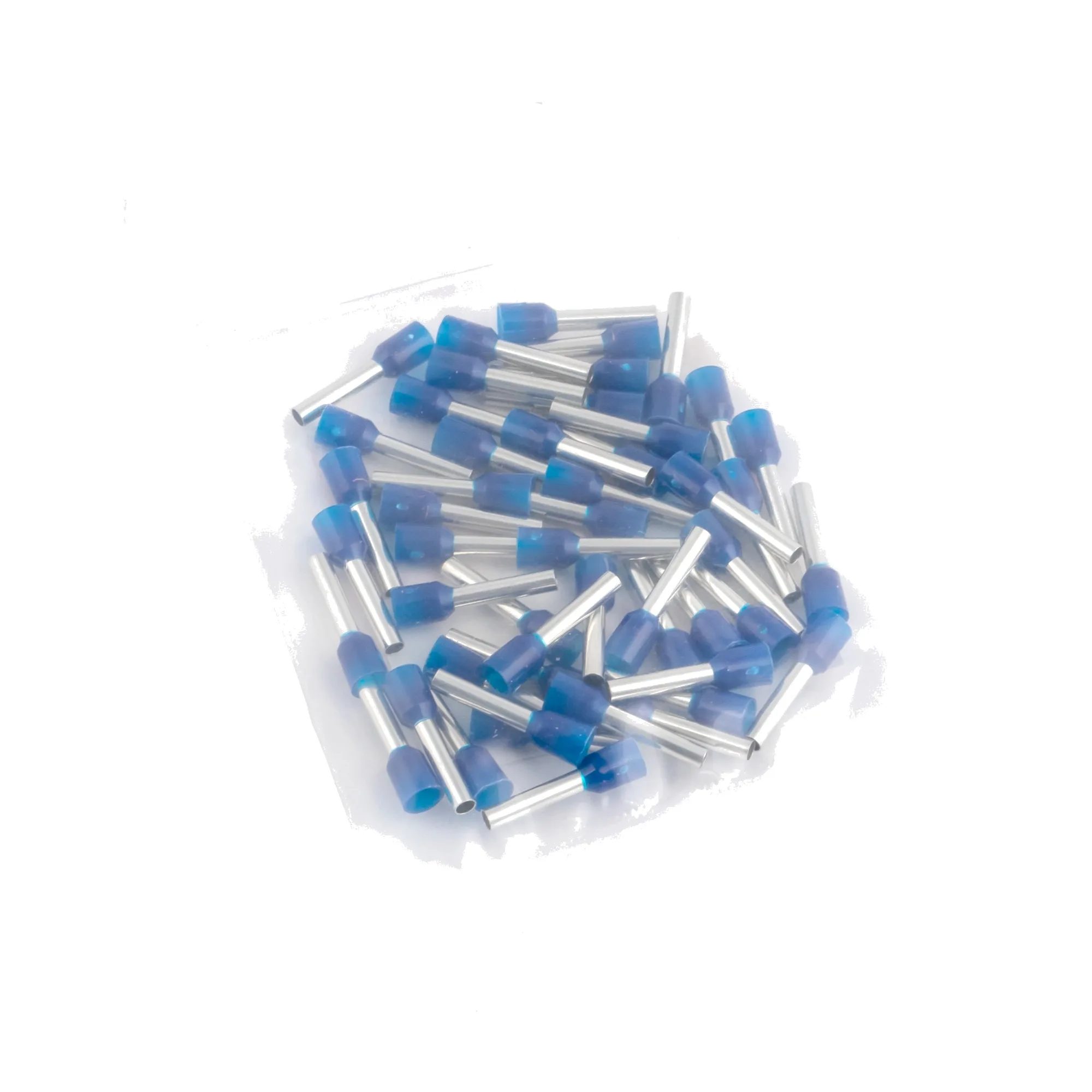

Наконечник штыревой втулочный изолированный НШвИ 2.5-12 (50шт) nhvi-2.5-12 EKF

Тип изделия

Наконечник втулочный

Номинальное напряжение

690 В

Материал

Пластик

Сечение жилы

2.5 мм²

Диапазон сечений

2.5

Серия

PROxima

Монтаж

Опрессовка

Цвет

Синий

Длина

12 мм

Высота

1.5 мм

Ширина

19.9 мм

Глубина

12.7 мм

Исполнение

Прямое

Вес

0.01 кг

Наружный диаметр

2.6 мм

Внутренний диаметр

2.3 мм

Рабочая температура

От -40 до +80

Покрытие

Лужёный (-ая)

Количество подключаемых проводников

1 шт

Конструкция жилы

Многопроволочная

Для удобного подключения к клеммам проводов используются втулочные и штыревые изолированные наконечники. Они надеваются на зачищенные концы проводов и опрессовываются. Правильно подобранные наконечники позволяют подсоединять провода к клеммам, рассчитанным на другие сечения. Кроме того, с помощью двойных втулочных наконечников к одной клемме можно подключить одновременно два провода.Использование наконечников обеспечивает более надежное подключение, но необходимо аккуратно фиксировать их в клемме. Чрезмерное усилие при затягивании винта может повредить наконечник. В свою очередь, плохо закрепленный наконечник не обеспечит нужный контакт. Для того чтобы затянуть винт с нужной силой (1,5–2,5 Нм), можно применить динамометрическую отвертку. Опрессовку наконечников проводят припомощи пресс-клещей. Заведите предварительно зачищенные концы провода в наконечник. Втулочный наконечник опрессуйте поверх металлической втулки, штыревой поверх изолированной ПВХ-манжеты. Выступающую из наконечника часть зачищенной жилы можно обрезать после завершения опрессовки. Перед тем как подсоединять опрессованный наконечник к клемме, проверьте, что его изоляция не нарушена, а жила надежно зафиксирована (провод не двигается внутри наконечника)

Характеристики приведены по документации производителя. Перед отгрузкой подтверждаем паспортом изделия.
