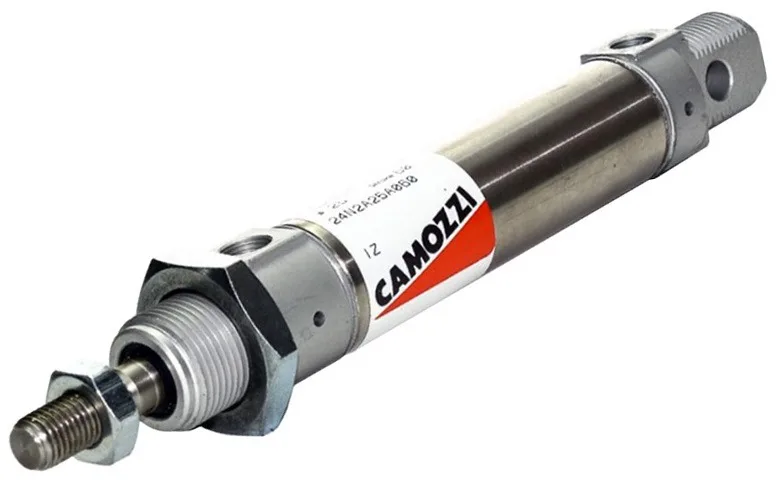

24N2A20A050 Миницилиндр D20 ход 50, CAMOZZI

Также встречается как: Пневмоцилиндр ISO 6432, D20, ход 50 мм, Camozzi круглый двустороннего действия

Код товара: 7710Артикул: 24N2A20A050Производитель: Camozzi

1 / 2

Основные характеристики

Диаметр поршня
20 мм
Ход поршня
50 мм
Тип действия
Двустороннего действия
Стандарт
ISO 6432
Раздел каталога
Пневмоцилиндры

Цена по запросу

пришлём в коммерческом предложении

В наличии: 2 шт.

Документы
паспорт и сертификат по запросу
Отгрузка
со склада, по всей России
Оплата
по договору поставки
Диаметр поршня
20 мм
Ход поршня
50 мм
Тип действия
Двустороннего действия
Стандарт
ISO 6432
Раздел каталога
Пневмоцилиндры

24N2A20A050 Назначение и принцип работы Пневмоцилиндр компактного типа диаметром поршня 20 мм и ходом 50 мм предназначен для линейных перемещений и позиционирования в узких местах автоматизированных сборочных, упаковочных и дозирующих систем. Двустороннего действия с односторонним штоком и наружной резьбой M8 обеспечивает возвратно-поступательное усилие прямого хода ≈188 Н при рабочем давлении в диапазоне 1–10 бар. Работает от сжатого воздуха (соответствует ISO 8573-1:2010 [7:4:4]); позиционирование возможет с использованием встроенного магнита для бесконтактных датчиков хода. Ключевые особенности конструкции Корпус и шток — нержавеющая сталь, крышки — алюминий; уплотнения — NBR (бутадиен‑нитрильный каучук). Конструкция с завальцованными крышками (неразборная) повышает герметичность и долговечность при компактных габаритах ISO 6432. Демпфирование реализовано упругими элементами: длина демпфирования при выдвижении 13 мм, при втягивании 15 мм. Подключение G1/8, крепежная резьба M22x1.5, задняя крышка с цилиндрическим шарниром (диаметр оси 8 мм, ширина 16 мм). Рабочая температура −20…+80 °C. Экспертные рекомендации по применению При подборе учитывайте малый диаметр 20 мм — чувствительность к боковым нагрузкам; рекомендована установка направляющих или шарниров (ось 8 мм) для снижения изгибающего момента. Для монтажа используйте гайки на крышках, кронштейны, лапы или фланец, соблюдайте посадочные размеры M22x1.5 и резьбу штока M8.

Характеристики приведены по документации производителя. Перед отгрузкой подтверждаем паспортом изделия.
