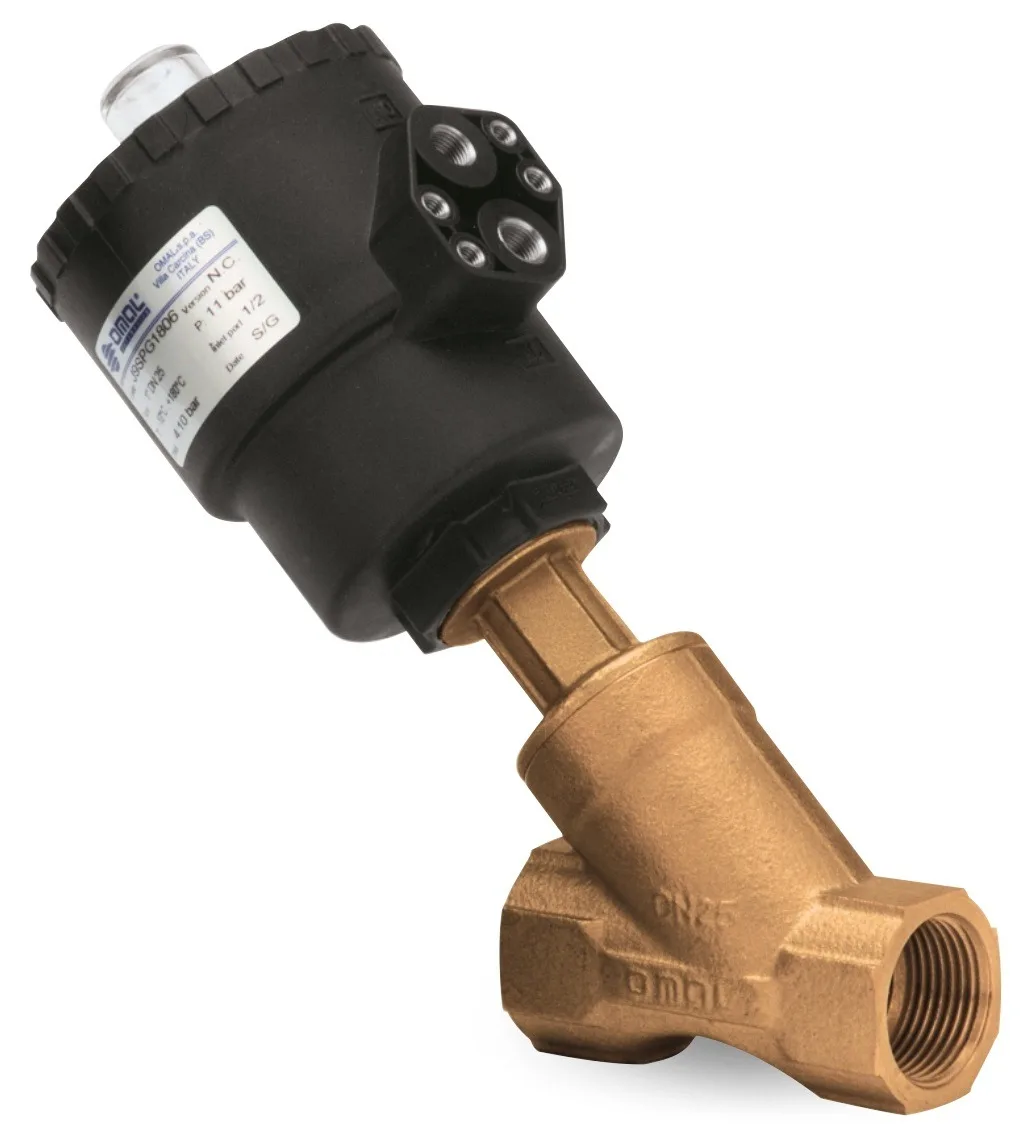

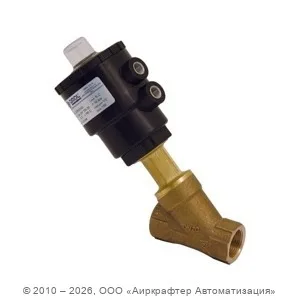

OMAL Клапан седельный, G1 1/2, ДУ 40, P11bar, -10C +180C, Inlet port 1/2 Pilot 4;8, бронзовый, 2/2 НЗ

Name: OMAL Клапан седельный, G1 1/2, ДУ 40, P11bar, -10C +180C, Inlet port 1/2 Pilot 4;8, бронзовый, 2/2 НЗ
SKU: J9SPG2108

Код товара: 8530Артикул: J9SPG2108

1 / 3

Основные характеристики

Тип изделия: Пневмоарматура
Материал корпуса: Бронза
Вес: 3400
Управление: Пневматическое с пружинным возвратом
Пилотное давление: 4 ÷ 8
Размер привода: 90
Ед. изм: Шт
Установка в любом положении: Горизонтальном, вертикальном, косом

Цена по запросу

пришлём в коммерческом предложении

В наличии: 1 шт.

Документы: паспорт и сертификат по запросу
Отгрузка: со склада, по всей России
Оплата: по договору поставки

Тип изделия: Пневмоарматура
Материал корпуса: Бронза
Вес: 3400
Управление: Пневматическое с пружинным возвратом
Пилотное давление: 4 ÷ 8
Размер привода: 90
Ед. изм: Шт
Установка в любом положении: Горизонтальном, вертикальном, косом
Управляющая среда: Промасленный или осушённый сжатый воздух, газы и нейтральные текучие среды
Температура окружающей среды: От -10°C до +60° C
Функции клапана OMAL: 2/2, Нормально Закрытый, защита от гидроудара
Присоединительная резьба: G1″1/2
Рабочее давление: -0,9 (вакуум) ÷ 16 бар
Максимальный перепад давления: 11 бар
Пропускная способность: 46 м3/час = 52700 нл/мин
Давление управления пневмоприводом: 4 ÷ 8 бар
Материал уплотнения: PTFE
Температура среды: -10°C ÷ +180°C
Полное описание: Скачать полное описание
Ссылка на паспорт: Скачать паспорт

J9SPG2108 Назначение и принцип работы Угловой седельный клапан с пневмоприводом предназначен для автоматического перекрытия и регулирования расхода газообразных и жидких сред (бензин, вода, воздух, масло, пар, спирт) в трубопроводах ДУ40. Функция — двухходовой (2/2) нормально закрытый: при отсутствии пилотного давления седло перекрыто, при подаче управления (4–8 бар) привод поднимает затвор и обеспечивает пропускную способность Kv = 46 м3/ч. Поток проходит под седлом, что обеспечивает устойчивую работу при средних перепадах до 11 бар и номинальном давлении PN16; присоединение — муфтовое G1 1/2, подвод пилотного воздуха G1/8. Ключевые особенности конструкции Корпус изготовлен из бронзы (соответствие стандартам DIN 259, DIN ISO 228 / ISO 228-1), затворное исполнение — запорное, угол наклона седла обеспечивает свободный слив и минимальное гидравлическое сопротивление. Привод пластиковый (размер Ø90) рассчитан на частые циклы с ресурсом, тип управления — пилотный пневматический. Рабочая температура диапазона −10…+180 °C, допустимая вязкость среды до 600 сСт. Резьбовые присоединения герметизируются уплотнениями по ISO, конструкция обеспечивает монтаж в любом положении. Экспертные рекомендации по применению Для надежной работы обеспечьте подачу пилота 4–8 бар через фильтр-регулятор на G1/8; избегайте пылевых абразивных включений — устанавливайте сетчатый фильтр перед клапаном. Не превышайте ΔP 11 бар и PN16; при агрессивных средах проверьте совместимость бронзы

Характеристики приведены по документации производителя. Перед отгрузкой подтверждаем паспортом изделия.
