Аксессуары к модульным автоматическим выключателям: что это и как выбрать

Аксессуары расширяют возможности модульных автоматов, УЗО и выключателей нагрузки: передают сигнал о положении аппарата, отключают его дистанционно, соединяют аппараты в ряду шиной. Большинство аксессуаров пристыковывается сбоку к аппарату и занимает место на DIN-рейке

Аксессуары делают под конкретную серию аппаратов. Контакт или расцепитель от одной серии к автомату другой серии обычно не подходит, поэтому подбирать их нужно по серии автомата

Какие бывают

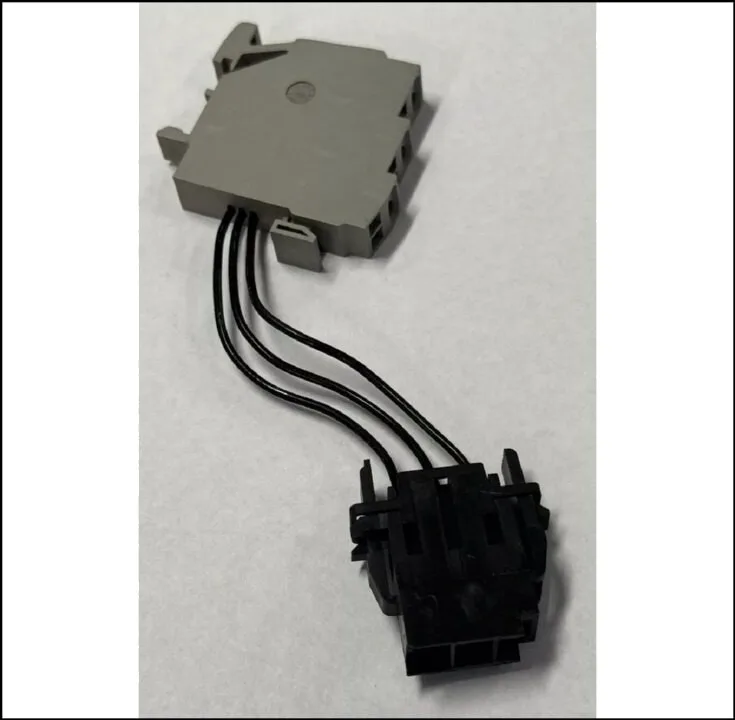

  • Вспомогательные контакты. сигнализируют, включен автомат или отключен. Используют для индикации на щите и в схемах автоматики
  • Контакты аварийного отключения. срабатывают только когда автомат отключился сам, от перегрузки или короткого замыкания, а не от ручного отключения. У Schneider Electric такие контакты обозначают SD, а контакты положения OF
  • Независимый расцепитель. отключает автомат при подаче напряжения на катушку: от кнопки аварийного останова или пожарной сигнализации
  • Расцепитель минимального напряжения. отключает автомат, когда напряжение в сети падает ниже допустимого, и не дает включить его без напряжения
  • Шины гребенчатые и клеммы к ним. соединяют аппараты в ряду вместо перемычек из провода. Различаются числом фаз, шагом зубцов, числом модулей и допустимым током. К шинам нужны торцевые заглушки и вводные клеммы
  • Рукоятки и приводы. поворотные рукоятки для управления через дверь щита, моторные приводы для дистанционного включения

Как выбрать

  • Сначала определите серию автомата: аксессуар должен быть заявлен производителем для этой серии
  • Для сигнализации решите, что нужно видеть: положение аппарата (вкл или откл) или факт аварийного отключения
  • Напряжение катушки расцепителя должно совпадать с напряжением цепи, от которой его будут отключать
  • Гребенчатую шину подбирайте по числу фаз, числу модулей в ряду, шагу под ширину полюса и току. Шину разрешено резать по длине только если она заявлена как разрезаемая
  • Учитывайте, что боковой аксессуар добавляет ширину в модулях, и проверьте место на рейке

Что указать в заявке

  • Артикул производителя, если известен
  • Если артикула нет: марку и серию автомата, к которому нужен аксессуар
  • Тип аксессуара: контакт, расцепитель, шина, рукоятка
  • Для расцепителя напряжение катушки, для шины число фаз, модулей и ток
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Аксессуары к модульным автоматическим выключателям: что есть на складе

69 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Номинальное напряжение 24–415 В. Точный отбор по этим параметрам в фильтрах

Производители: Schneider Electric, ABB, Siemens, Legrand, IEK, EKF и другие

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Подойдет ли дополнительный контакт от другой серии

Как правило, нет. Механика сцепления с автоматом у каждой серии своя, совместимость указывает производитель в каталоге серии

Чем независимый расцепитель отличается от расцепителя минимального напряжения

Независимый отключает автомат, когда на него подали напряжение. Расцепитель минимального напряжения отключает автомат, когда напряжение пропало или упало ниже порога
