Клеммы и разъёмы для печатных плат: что это и как выбрать

Клеммы и разъемы для печатных плат подключают внешние провода к электронным модулям, блокам питания и контроллерам. Клеммник впаивают в плату, а провод зажимают винтом или пружиной. Разъемная пара из колодки на плате и съемной вилки позволяет снять модуль, не отключая провода

Главный размер: шаг, расстояние между соседними контактами, например 3,5, 3,81, 5,0, 5,08 или 7,62 мм. Вилка и колодка на плате должны быть одного шага и одной серии

Какие бывают

  • Клеммники на плату. впаиваются в плату, провод подключается прямо к ним
  • Колодки на плату (header). ответная часть разъема на плате, прямые и угловые

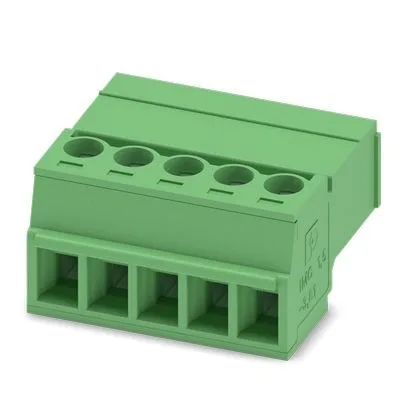

  • Вилки на провод. съемная часть с винтовыми или пружинными зажимами, бывают с фланцем и винтами фиксации
  • Корпуса и аксессуары. кожухи для вилок, кодирующие элементы, маркировка

Как выбрать

  • Шаг подбирайте по отверстиям на плате или по ответной части
  • Число полюсов берите по числу цепей
  • Ток и сечение провода проверьте по паспорту серии
  • Для разъемной пары проверьте совместимость вилки и колодки: серия, шаг, прямое или угловое исполнение
  • Если рядом стоят одинаковые разъемы, используйте кодирование, чтобы их не перепутать

Что указать в заявке

  • Артикул производителя, например MSTB 2,5/4-ST-5,08 у Phoenix Contact
  • Если артикула нет: шаг, число полюсов, тип подключения провода
  • Исполнение: на плату или на провод, прямое или угловое
  • Нужна ли ответная часть
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Клеммы и разъёмы для печатных плат: что есть на складе

50 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Производители: Phoenix Contact, Stelvio, Dinkle

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Что значит 5,08 в обозначении разъема

Это шаг в мм, расстояние между осями соседних контактов. Вилка и колодка должны быть одного шага

Подойдет ли вилка с шагом 5,0 к колодке 5,08

Нет, на нескольких полюсах разница накапливается, и контакты не совпадут. Шаг нужно брать точно
