Фланцы плоские: что это и как выбрать

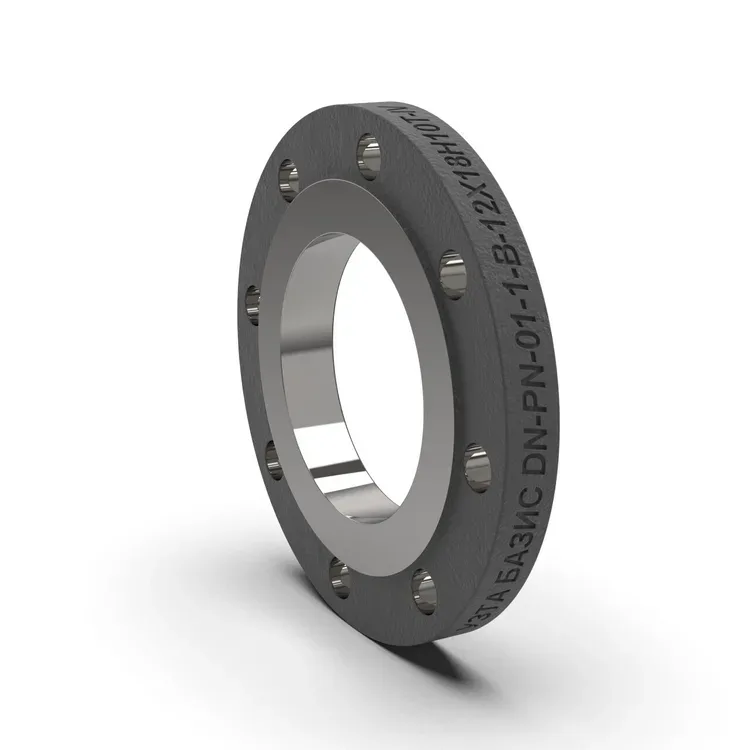

Плоский приварной фланец надевают на трубу и приваривают двумя швами: снаружи и по торцу трубы. Такие фланцы проще и дешевле воротниковых и применяются на невысоких давлениях и температурах: вода, отопление, воздух, неагрессивные среды

Фланец подбирают по условному проходу Ду, условному давлению Ру, исполнению уплотнительной поверхности и материалу. От Ду и Ру зависят присоединительные размеры: диаметр, число и размер отверстий под болты. Фланцы выпускают по ГОСТ 33259-2015, раньше по ГОСТ 12820-80

Какие бывают

  • Исполнение 1. с соединительным выступом, самое распространенное
  • Исполнения 2 и 3. с выступом и впадиной, ставятся парой: фланец с выступом к фланцу с впадиной
  • Исполнение 4. с шипом, ставится в пару к фланцу с пазом
  • По материалу. сталь 20 для обычных условий, 09Г2С для низких температур, нержавеющая сталь для агрессивных и пищевых сред

Как выбрать

  • Ду фланца берите по трубе или арматуре, Ру не ниже рабочего давления
  • Исполнение уплотнительной поверхности должно подходить к ответному фланцу арматуры
  • Проверьте присоединительные размеры ответной детали: у фланцев на разное Ру при одном Ду число и диаметр отверстий могут различаться
  • Сразу закажите прокладки и крепеж по тому же Ду и Ру

Что указать в заявке

  • Ду и Ру, например Ду 100 Ру 16
  • Исполнение уплотнительной поверхности
  • Марку стали и ГОСТ
  • Нужны ли прокладки и крепеж
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Фланцы плоские: что есть на складе

57 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Ду 15–700 мм; Ру: 16 бар, 10 бар, 10/16 бар; материал: сталь, нержавеющая сталь, сталь 09Г2С; количество отверстий 4–20. Точный отбор по этим параметрам в фильтрах

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Чем плоский фланец отличается от воротникового

Плоский приваривают к трубе внахлест, он проще и рассчитан на невысокие давления. Воротниковый имеет конический воротник и приваривается к трубе встык, он выдерживает высокие давления, температуры и вибрацию

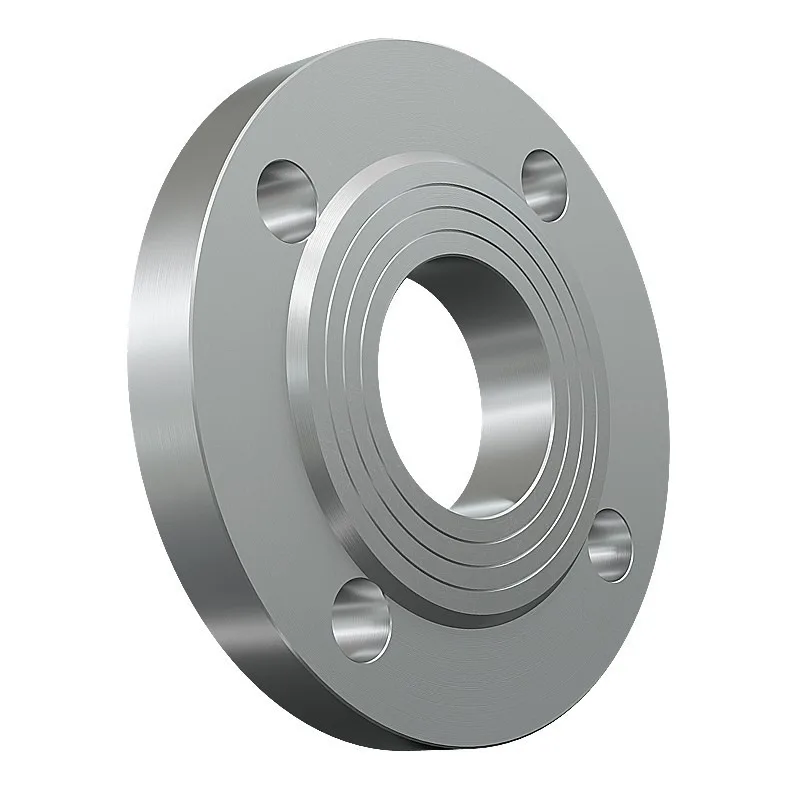

Что значит Ру 10/16

Так обозначают фланцы, у которых присоединительные размеры на Ру 10 и Ру 16 одинаковы: так бывает на условных проходах до Ду 150 включительно. Допустимое давление конкретного фланца указано в паспорте

Фланцы плоские: какие размеры есть на складе

Ду от 15 до 700 мм, всего 19 значений. Точный отбор по этому параметру в фильтрах

Фланцы плоские: какое давление Ру есть на складе

Ру 2,5, 4, 6, 10, 16 и 25 бар. Точный отбор по этому параметру в фильтрах
