Промышленные разъёмы: что это и как выбрать

Прямоугольные промышленные разъемы позволяют быстро отключить и подключить станок, модуль оборудования или шкаф без перекоммутации проводов на клеммах. Разъем собирают из деталей: корпуса (кожух на кабель и корпус для установки на стенку или ответный кожух), контактной вставки с контактами и, при необходимости, рамки для модулей

Вставки бывают со штыревыми контактами и с гнездовыми. Размер вставки определяет размер корпуса: например, вставка Han 16 E ставится в корпус размера 16 B. Вставка и корпус одной системы от разных производителей часто совместимы по размерам, но проверять это лучше по каталогу

Какие бывают

  • Контактные вставки. определяют число контактов, ток и напряжение, есть варианты с винтовым, обжимным и пружинным подключением

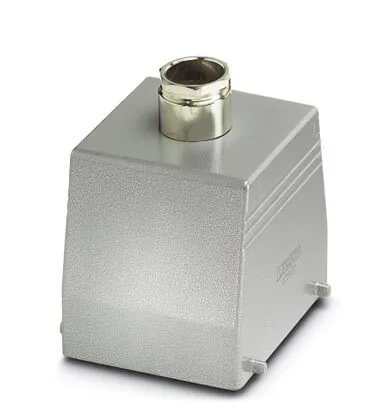

  • Корпуса. кожух на кабель с вводом сверху или сбоку и корпус для монтажа на стенку шкафа, с одной или двумя защелками
  • Модульные рамки. в одну рамку собирают модули силовых, сигнальных, пневматических и сетевых контактов
  • Обжимные контакты. для вставок с обжимным подключением, подбираются по сечению провода
  • Стыковочные рамки и аксессуары. для стыковки модулей оборудования без кабеля, кодирующие штифты, защитные крышки

Как выбрать

  • Число контактов и ток вставки подбирайте по самой нагруженной цепи с запасом контактов
  • Размер корпуса должен соответствовать размеру вставки
  • На стороне, откуда приходит питание, ставьте вставку с гнездами, чтобы под напряжением не оставались открытые штыри
  • Для вставок с обжимными контактами заказывайте контакты под сечение провода и проверьте, есть ли подходящий обжимной инструмент
  • Ввод кабеля на кожухе подбирайте по резьбе корпуса и диаметру кабеля
  • Если на одном оборудовании несколько одинаковых разъемов, предусмотрите кодирование, чтобы их нельзя было перепутать

Что указать в заявке

  • Артикулы производителя для каждой детали: кожух, корпус, вставки, контакты
  • Если артикулов нет: серию, число контактов, штыри или гнезда, способ подключения
  • Размер корпуса, тип защелки, направление ввода кабеля
  • Кабельный ввод и диаметр кабеля
  • Количество комплектов

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Промышленные разъёмы: что есть на складе

64 позиции, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Производители: Harting, Phoenix Contact, Siemens, SZC, Molex, Burkert и другие

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Почему промышленный разъем заказывают по частям

Корпус, вставка и контакты подбираются независимо: один корпус подходит к разным вставкам, а вставка к разным корпусам того же размера. Поэтому для комплекта нужно заказать каждую деталь

Что значит STI и BU в обозначении вставки Han

STI (от немецкого Stift) означает вставку со штыревыми контактами, BU (Buchse) с гнездовыми. Для соединения нужна пара: вставка STI с одной стороны и BU с другой

Совместимы ли разъемы Harting и Phoenix Contact

Многие серии совпадают по размерам корпусов и вставок, но совместимость надо проверять для конкретных артикулов по каталогам производителей
