Клеммы на DIN-рейку: что это и как выбрать

Клеммы на DIN-рейку соединяют и разветвляют провода в шкафах автоматики и распределительных щитах. Клеммы ставят в ряд на рейку, ряд закрывают торцевой крышкой и фиксируют концевыми стопорами, а для группировки цепей используют перемычки

Цвет корпуса обозначает назначение: серые или бежевые для фазных и сигнальных цепей, синие для нулевого проводника N, желто-зеленые для защитного заземления PE. Заземляющая клемма соединяется с рейкой через корпус

Какие бывают

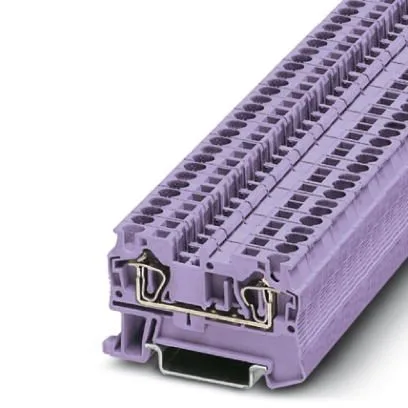

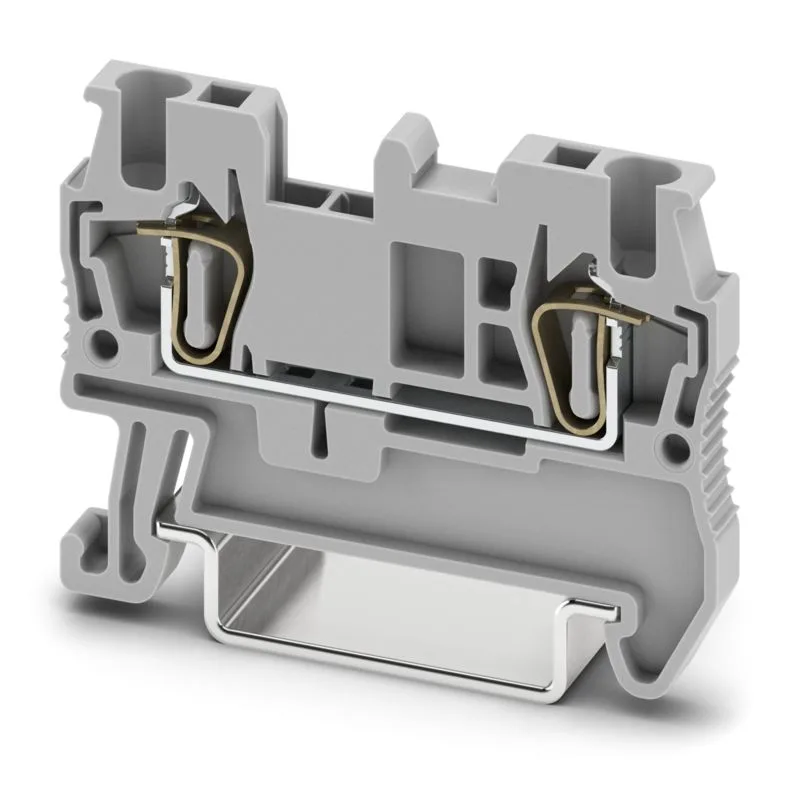

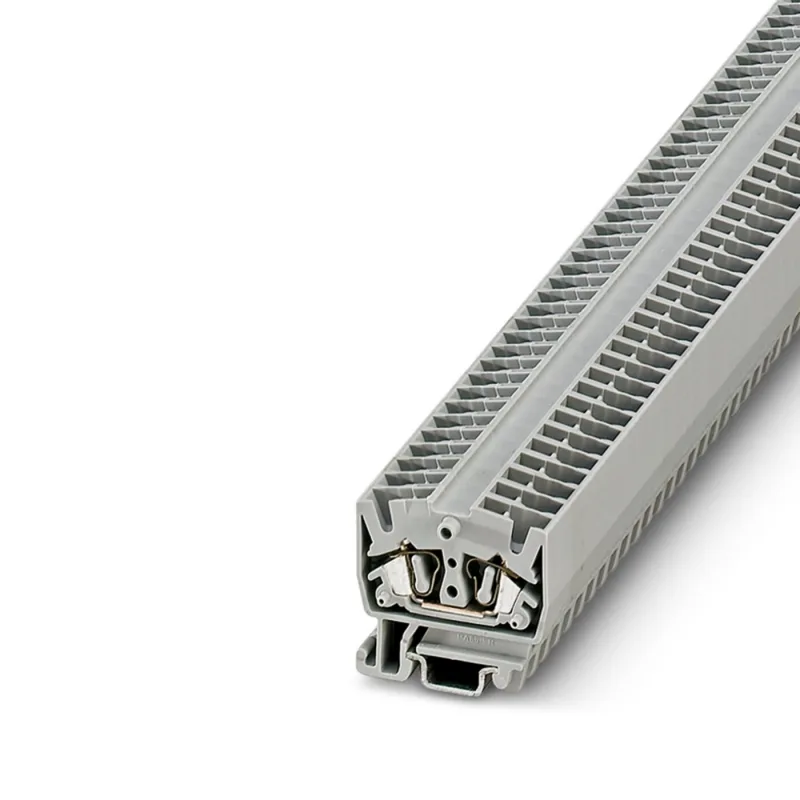

  • Проходные. соединяют провод с проводом, самый частый вид

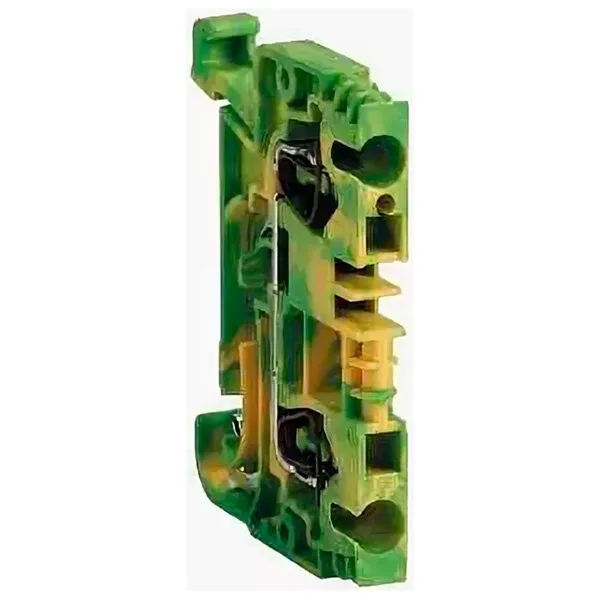

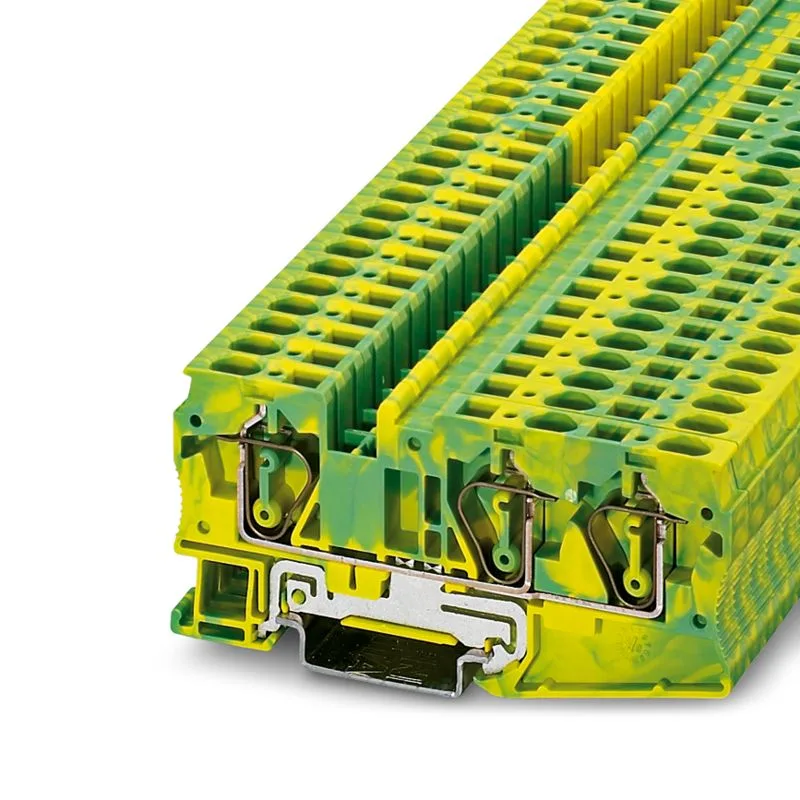

  • Заземляющие PE. желто-зеленые, контакт с монтажной рейкой

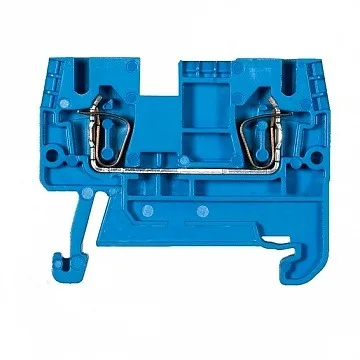

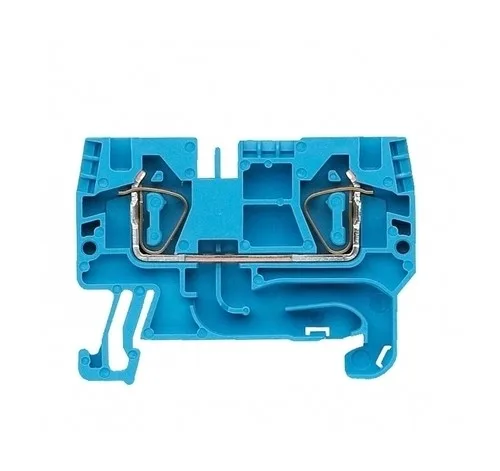

  • Для нулевого проводника N. синие, бывают с размыканием нейтрали
  • С размыкателем и с предохранителем. позволяют разорвать цепь для проверки или защитить ее плавкой вставкой
  • Многоуровневые. два или три уровня подключения на одной ширине, экономят место на рейке

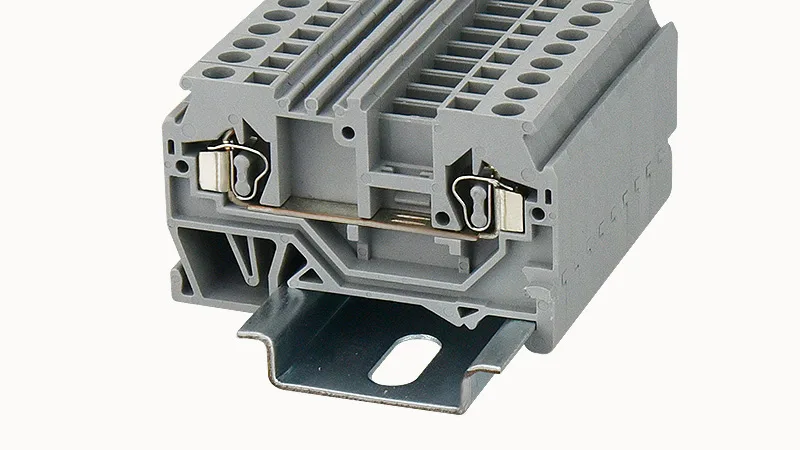

  • По подключению. винтовые, пружинные и push-in, в которые жесткий провод или провод с наконечником вставляется без инструмента

Как выбрать

  • Сечение клеммы подбирайте по сечению провода, с учетом того, жесткий он, гибкий или с наконечником
  • Номинальный ток клеммы должен быть не меньше тока цепи
  • Способ подключения: винт надежен и привычен, пружина и push-in быстрее при монтаже и не требуют подтяжки
  • Для ряда клемм сразу закажите торцевые крышки, концевые стопоры, перемычки и маркировку той же серии: детали разных серий обычно не совместимы

Что указать в заявке

  • Артикул производителя, например 3044076 у Phoenix Contact
  • Если артикула нет: марку, серию, сечение, цвет и тип клеммы
  • Количество клемм и аксессуаров к ним: крышки, стопоры, перемычки, маркировка

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Клеммы на DIN-рейку: что есть на складе

529 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Сечение провода 1,5–240 мм²; тип подключения: винтовой, пружинный, с размыкателем; номинальный ток 0,5–415 А. Точный отбор по этим параметрам в фильтрах

Производители: Phoenix Contact, ABB, Schneider Electric, Weidmüller, Degson, WAGO и другие

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Почему клеммы разного цвета

Цвет обозначает назначение цепи: серые и бежевые для фаз и сигналов, синие для нулевого проводника, желто-зеленые для защитного заземления

Можно ли ставить в один ряд клеммы разных производителей

Можно, но торцевые крышки, перемычки и маркировка подходят только к своей серии. Ряд лучше собирать из клемм одной серии

Чем пружинная клемма отличается от push-in

В пружинную клемму провод заводят, открыв зажим отверткой. В push-in жесткий провод или провод с наконечником просто вставляют, отвертка нужна только чтобы его вынуть

Клеммы на DIN-рейку: какие номинальные токи есть на складе

Номинальный ток от 0,5 до 415 А, всего 33 значения. Точный отбор по этому параметру в фильтрах

Клеммы на DIN-рейку: какие производители есть на складе

Phoenix Contact, ABB, Schneider Electric, Weidmüller, Degson, WAGO, DKC, IEK и другие. Марка указана в карточке каждой позиции
