Разъёмы D-SUB, коаксиальные и интерфейсные: что это и как выбрать

Интерфейсные разъемы подключают кабели связи к контроллерам, панелям оператора, преобразователям частоты и измерительным приборам. В промышленной автоматике чаще всего встречаются разъемы D-SUB (сети RS-232, RS-485, PROFIBUS, CANopen), коаксиальные BNC и шинные соединители с встроенным терминатором

Разъем D-SUB узнается по корпусу в форме трапеции, которая не дает вставить его неправильно. Он бывает вилкой (со штырями) и розеткой (с гнездами), на кабель или на плату, с подключением проводов пайкой, обжимом или винтами

Какие бывают

  • D-SUB. 9, 15, 25 контактов и больше. Девятиконтактный используется для RS-232, RS-485, PROFIBUS и CANopen
  • Шинные соединители PROFIBUS. разъем D-SUB 9 в корпусе с вводом двух кабелей и переключателем оконечного резистора, бывают с гнездом для подключения программатора

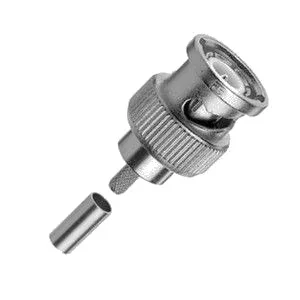

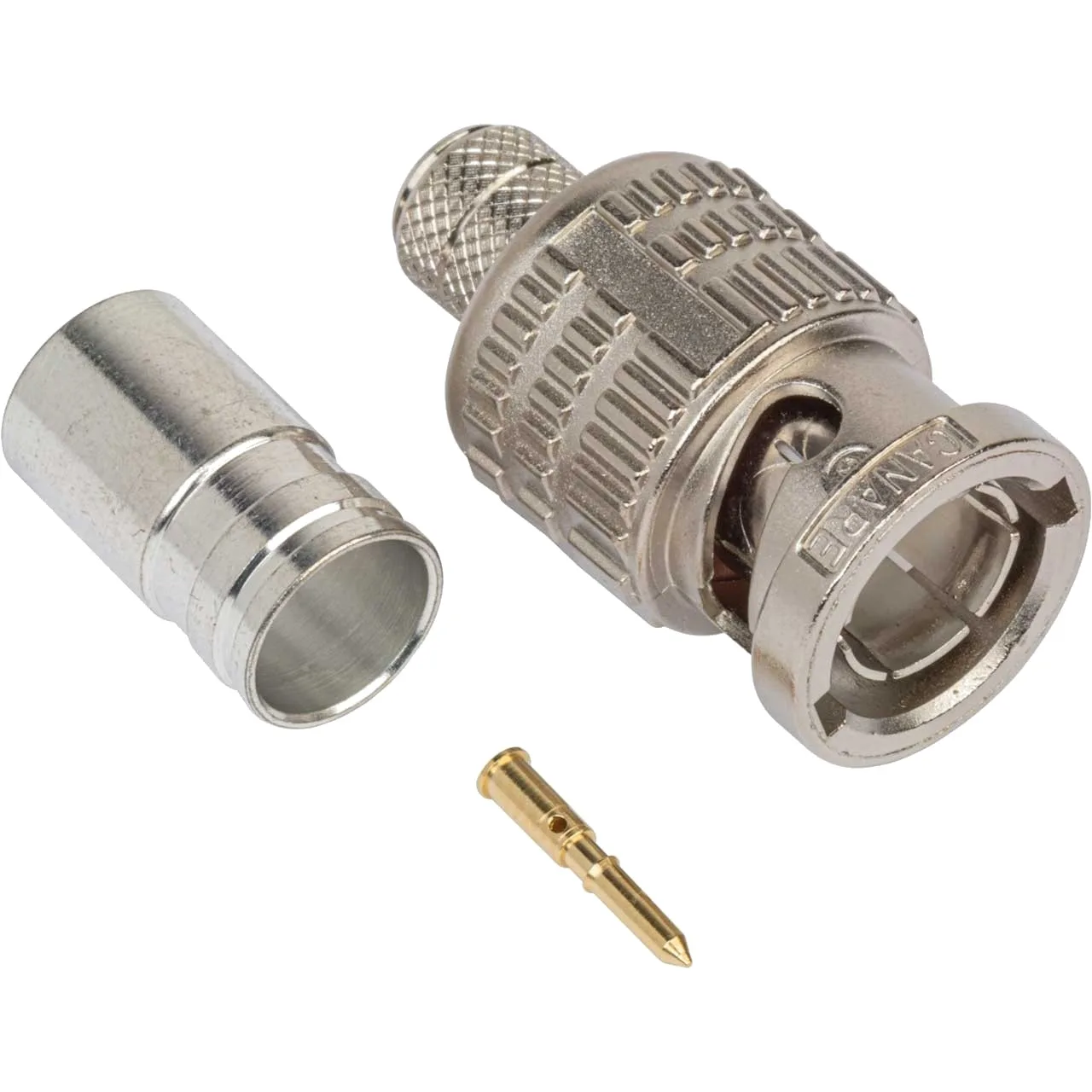

  • Коаксиальные BNC. байонетное соединение для коаксиального кабеля, применяются в видеонаблюдении, измерениях и некоторых промышленных сетях
  • Терминаторы. оконечные резисторы, которые ставят на концах шины, чтобы сигнал не отражался
  • Аксессуары. корпуса, защитные крышки, вставки контактов, адаптеры на монтажную рейку

Как выбрать

  • Определите сеть или интерфейс: RS-232, RS-485, PROFIBUS, CANopen, DeviceNet. Под каждую выпускают свои соединители
  • Проверьте пол разъема: вилка или розетка, и сколько контактов
  • Способ подключения: пайка, обжим или винтовые клеммы. Винтовые и разъемы с прокалыванием изоляции удобнее монтировать на объекте
  • Для шины решите, где будут концы линии: на крайних устройствах терминатор включают, на промежуточных выключают
  • Для коаксиального разъема важны волновое сопротивление (50 или 75 Ом) и марка кабеля

Что указать в заявке

  • Артикул производителя, если известен
  • Интерфейс или сеть, для которой нужен разъем
  • Число контактов, вилка или розетка, прямой или угловой вывод
  • Способ подключения проводов и диаметр кабеля
  • Нужны ли корпус, терминатор, гнездо для программатора
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Разъёмы D-SUB, коаксиальные и интерфейсные: что есть на складе

45 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Производители: Phoenix Contact, Omron, Siemens, Allen-Bradley, Amphenol, Schneider Electric и другие

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Чем вилка D-SUB отличается от розетки

У вилки штыревые контакты, у розетки гнезда. На оборудовании и на кабеле стоят ответные части, поэтому смотрите, что стоит на приборе

Зачем в разъеме PROFIBUS переключатель

Это оконечный резистор. Его включают только в разъемах на двух крайних устройствах шины, на остальных он должен быть выключен, иначе связь будет со сбоями

Можно ли заменить разъем PROFIBUS обычным D-SUB

Электрически подключиться можно, но в шинном соединителе уже есть ввод на два кабеля и терминатор. С обычным разъемом их придется делать отдельно
