Арматура для СИП и ВЛ: что это и как выбрать

Линейная арматура нужна для монтажа самонесущего изолированного провода (СИП) и воздушных линий: она крепит провод к опорам и фасадам, натягивает его в пролете, соединяет жилы и делает ответвления к вводам в здания

Арматура подбирается по марке и сечению провода. Для СИП-2 с несущей нулевой жилой анкерные и поддерживающие зажимы держат линию за несущую жилу, а ответвления выполняют прокалывающими зажимами без снятия изоляции

Какие бывают

  • Анкерные (натяжные) зажимы. закрепляют конец провода или натягивают его на анкерной опоре или фасаде
  • Поддерживающие зажимы. подвешивают провод на промежуточных опорах
  • Прокалывающие зажимы. делают ответвление от магистрали: зубья прокалывают изоляцию при затяжке болта со срывной головкой

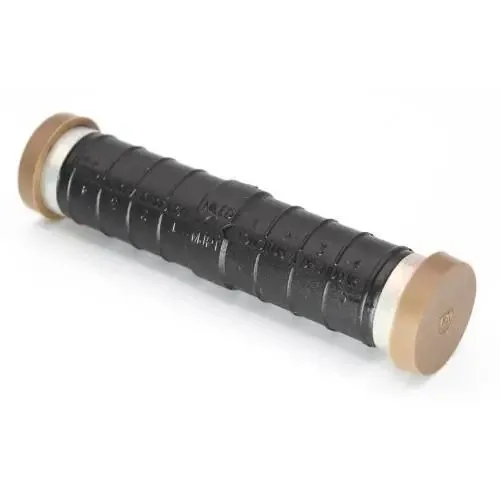

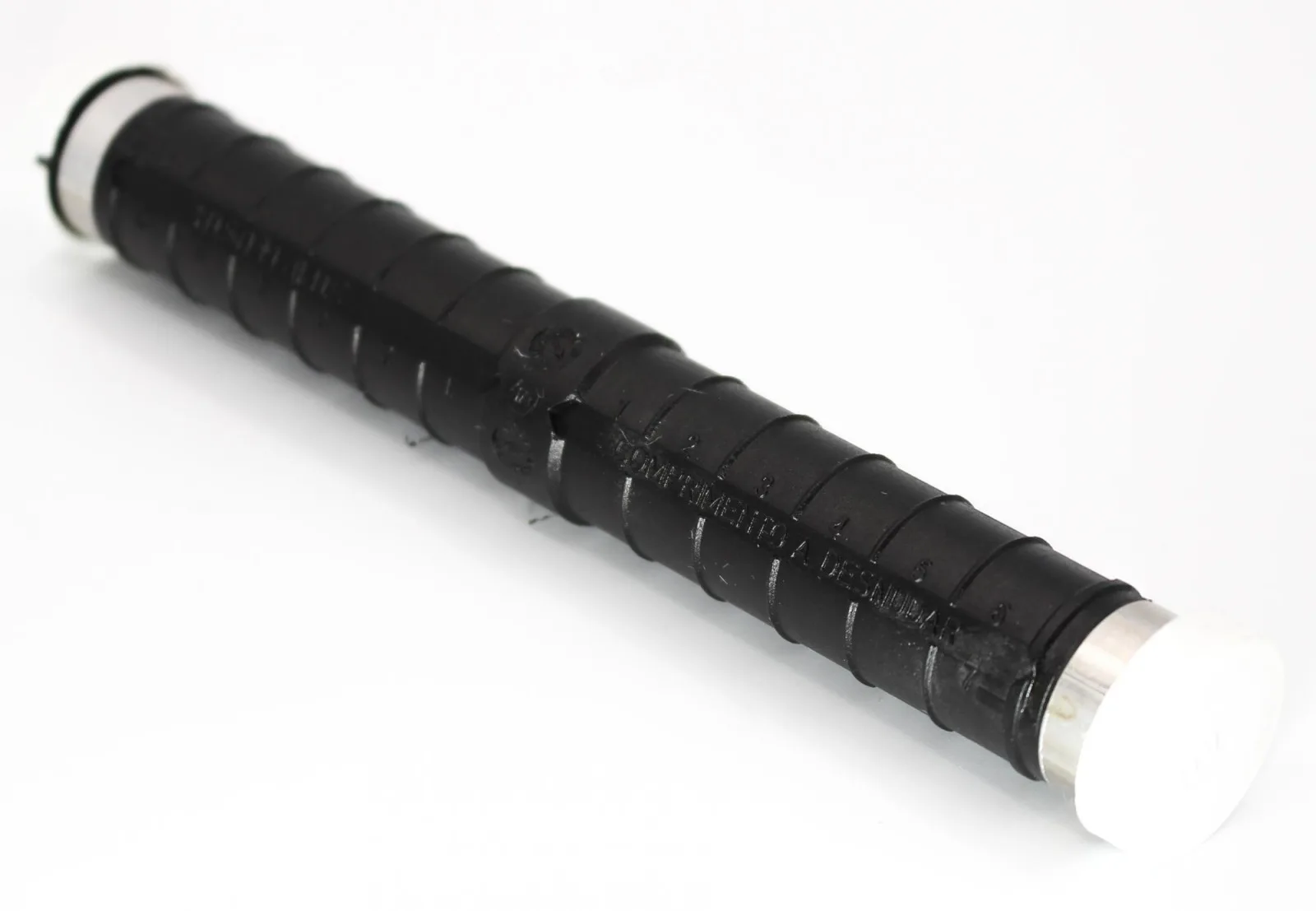

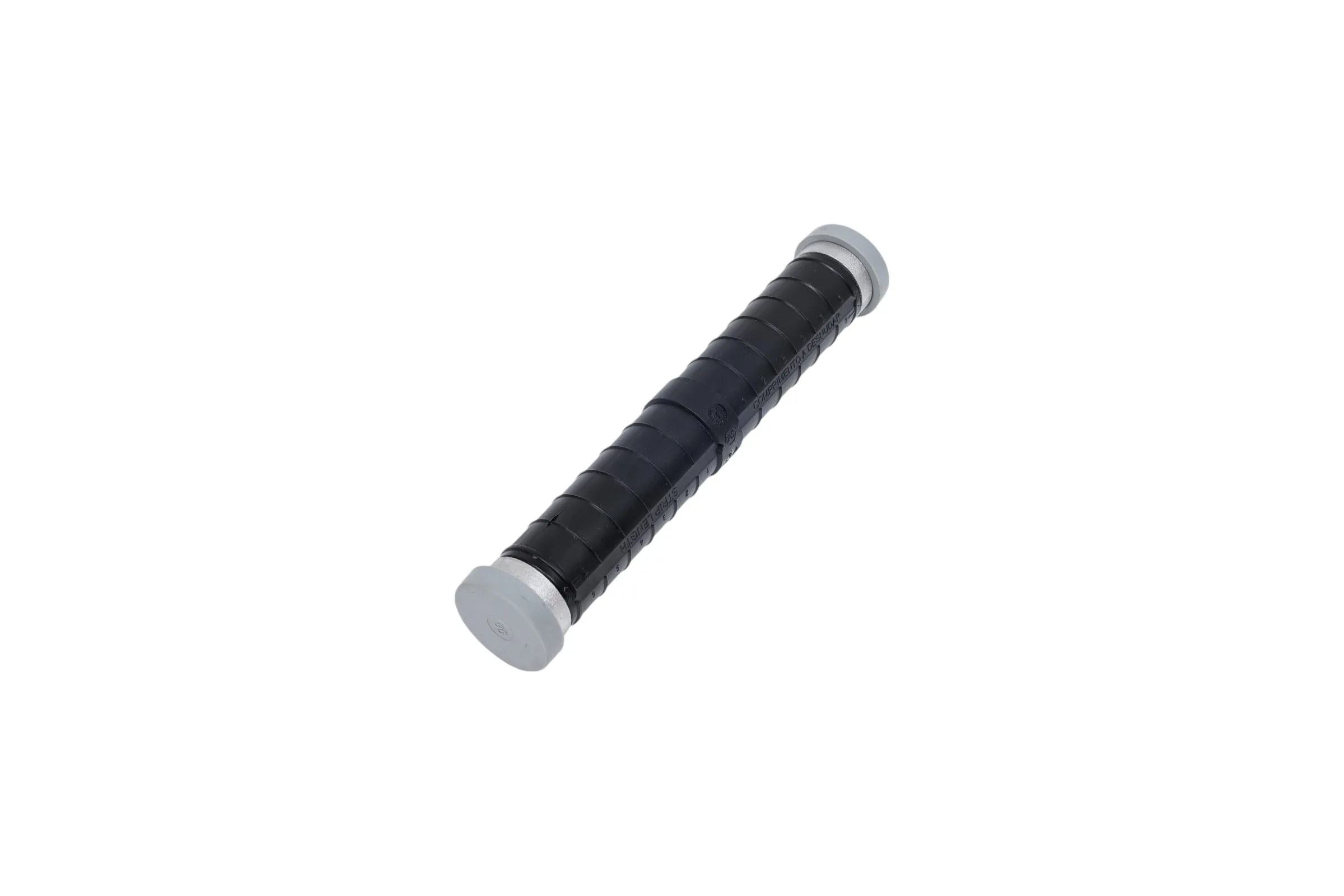

  • Соединительные гильзы. соединяют жилы СИП опрессовкой, изолированные исполнения защищают место соединения от влаги

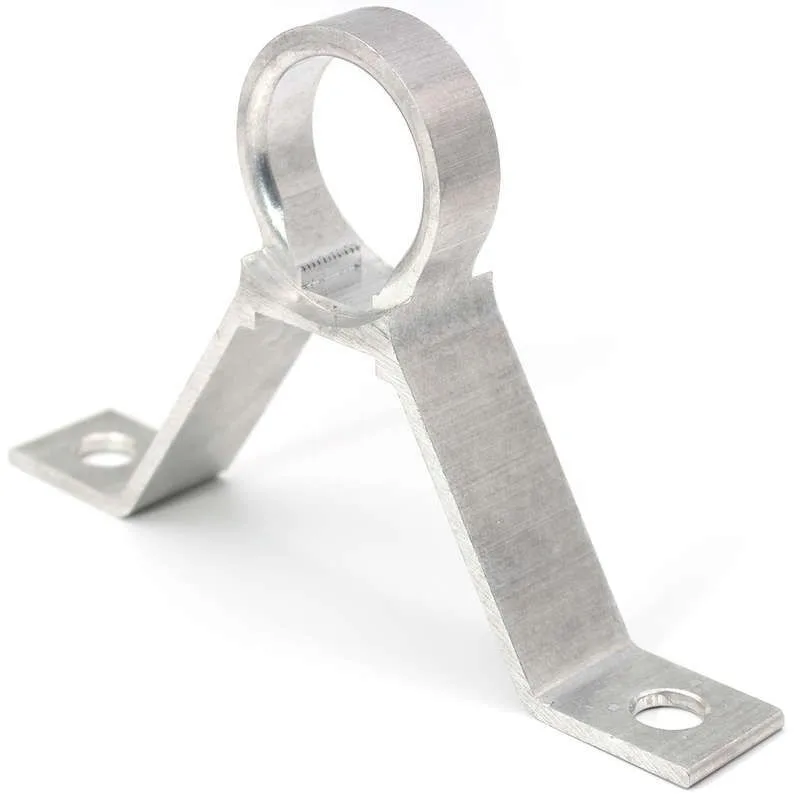

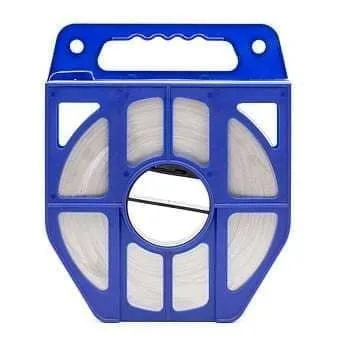

  • Крепеж к опорам и фасадам. кронштейны, крюки, бандажная лента из нержавеющей стали со скрепами
  • Изоляторы и колпачки. для неизолированных проводов воздушных линий

Как выбрать

  • Сечение и число жил провода должны попадать в диапазон зажима
  • Для прокалывающего зажима проверьте диапазоны сечений и магистрали, и ответвления
  • Анкерный зажим подбирайте по сечению несущей жилы и нагрузке в пролете
  • Гильзы берите под сечение жил и под имеющийся пресс
  • Для крепления на круглые опоры понадобятся бандажная лента и скрепы

Что указать в заявке

  • Обозначение зажима или артикул производителя
  • Марку и сечение провода, например СИП-2 3х50+1х54,6
  • Сечение ответвления для прокалывающих зажимов
  • Тип опоры или фасада для крепежа
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Арматура для СИП и ВЛ: что есть на складе

37 позиций, из них 36 в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Сечение жилы: 35, 50, 95. Точный отбор по этим параметрам в фильтрах

Производители: Нилед, Ensto, ССД, EKF, КВТ, IEK и другие

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Зачем у прокалывающего зажима срывная головка

Головка болта срывается, когда достигнут нужный момент затяжки. Так зубья прокалывают изоляцию на правильную глубину, а провод не пережимается

Можно ли соединить жилы СИП скруткой

Нет, для СИП используют соединительные гильзы под опрессовку или прокалывающие зажимы. Скрутка на воздушной линии не держит натяжение и быстро окисляется
