Ограничители импульсного перенапряжения (УЗИП): что это и как выбрать

УЗИП защищает электроустановку и подключенное оборудование от кратковременных импульсов напряжения: от удара молнии в сеть или рядом с ней и от коммутаций мощной нагрузки. При импульсе устройство на доли секунды пропускает ток на землю и ограничивает напряжение до безопасного уровня

Защиту строят ступенями: на вводе в здание стоит УЗИП класса I, в распределительных щитах класса II, рядом с чувствительной техникой класса III. Кроме силовых сетей УЗИП ставят на сигнальные линии, линии связи и интерфейсы автоматики

Какие бывают

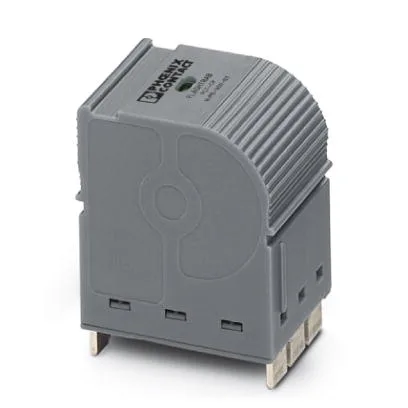

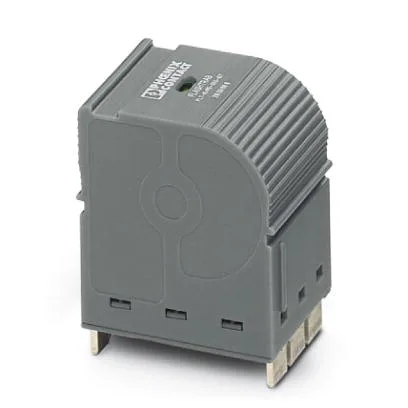

  • Класс I (тип 1). для ввода в здание с молниезащитой или воздушной линией, рассчитан на ток прямого разряда молнии

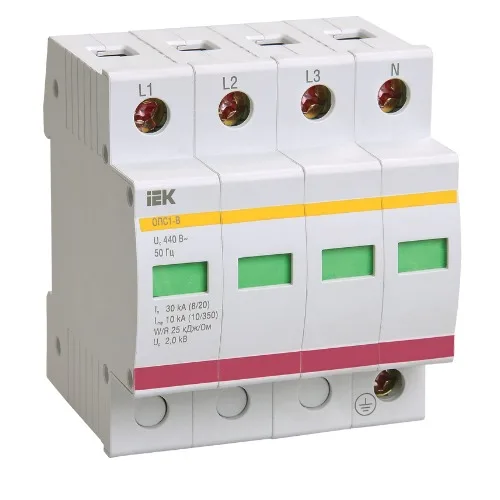

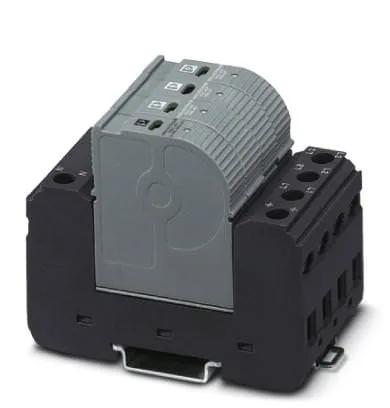

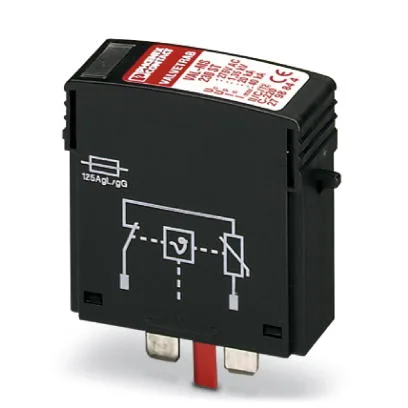

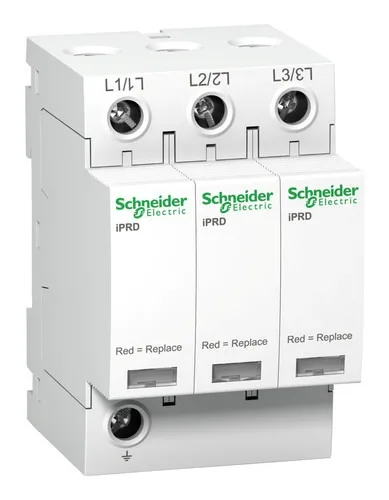

  • Класс II (тип 2). для распределительных щитов, защищает от наведенных импульсов и остатка после первой ступени. Самый распространенный вид
  • Класс III (тип 3). точная защита у конечного оборудования

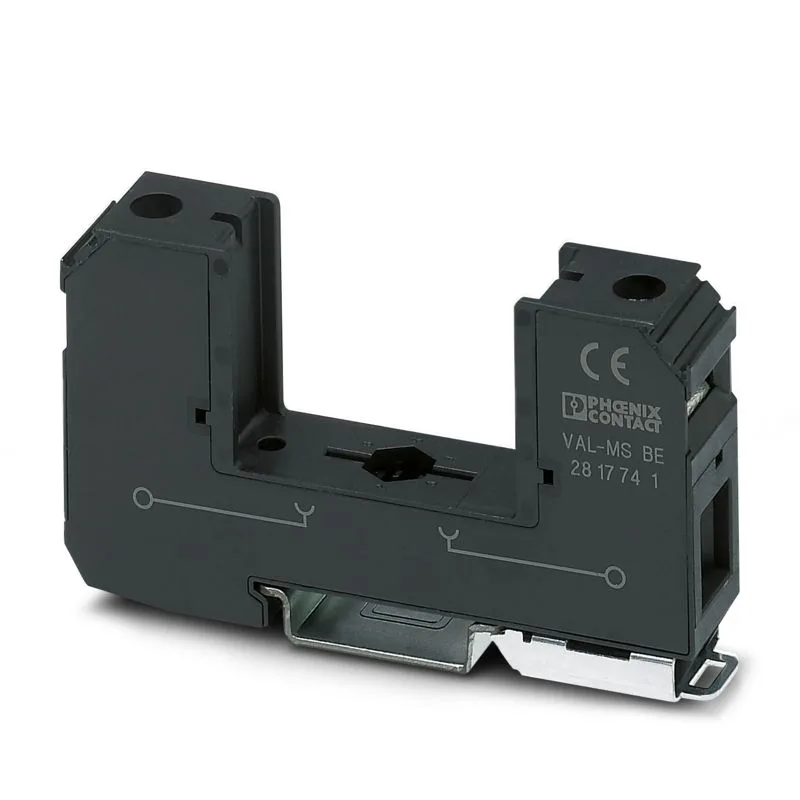

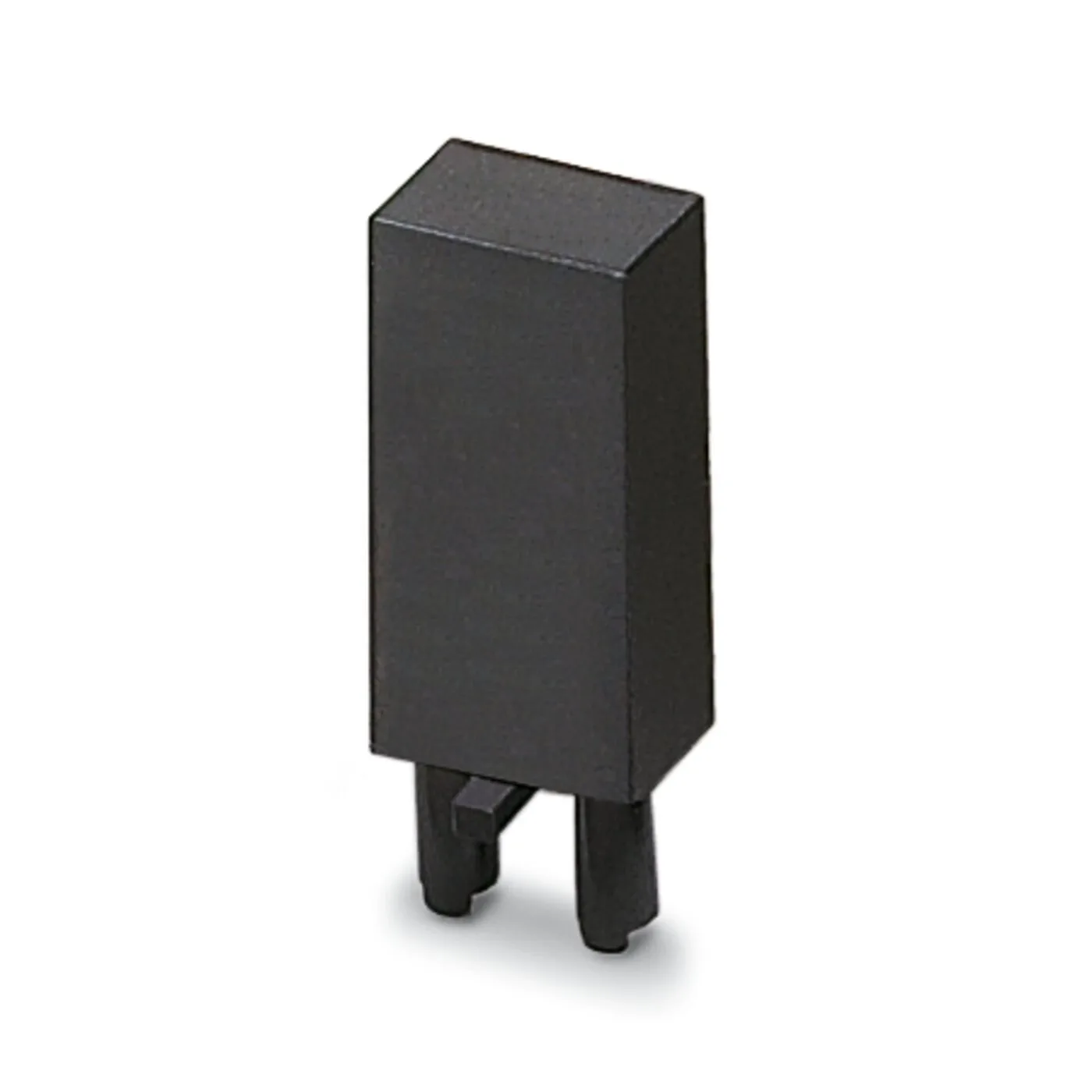

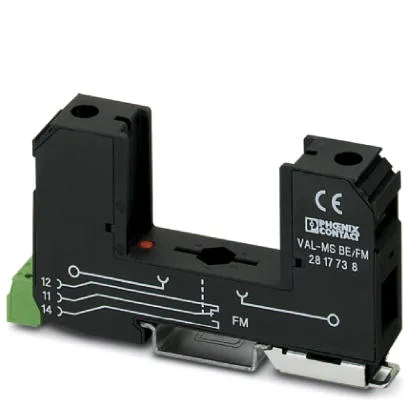

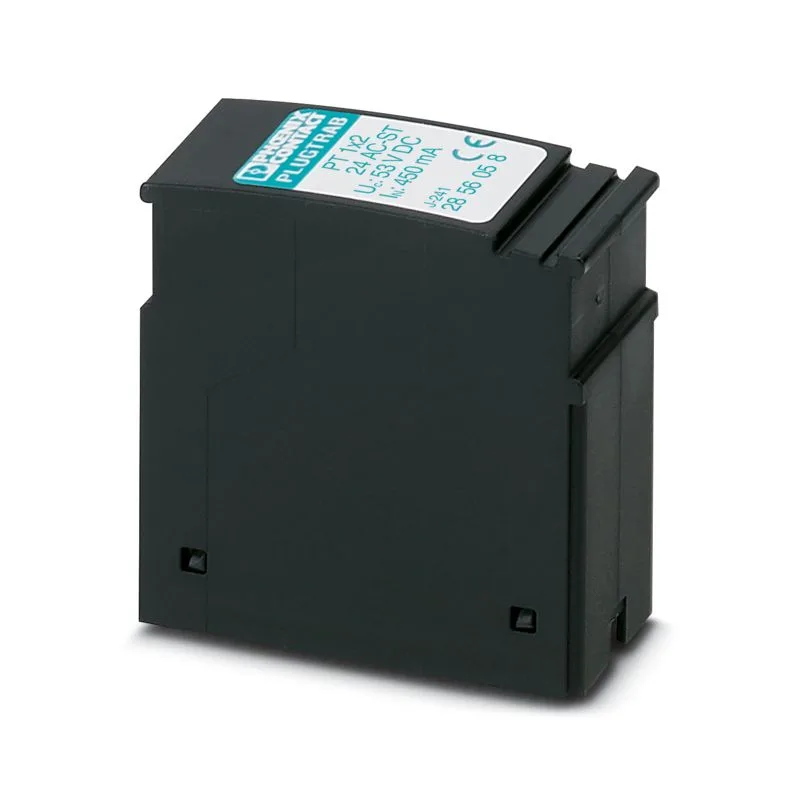

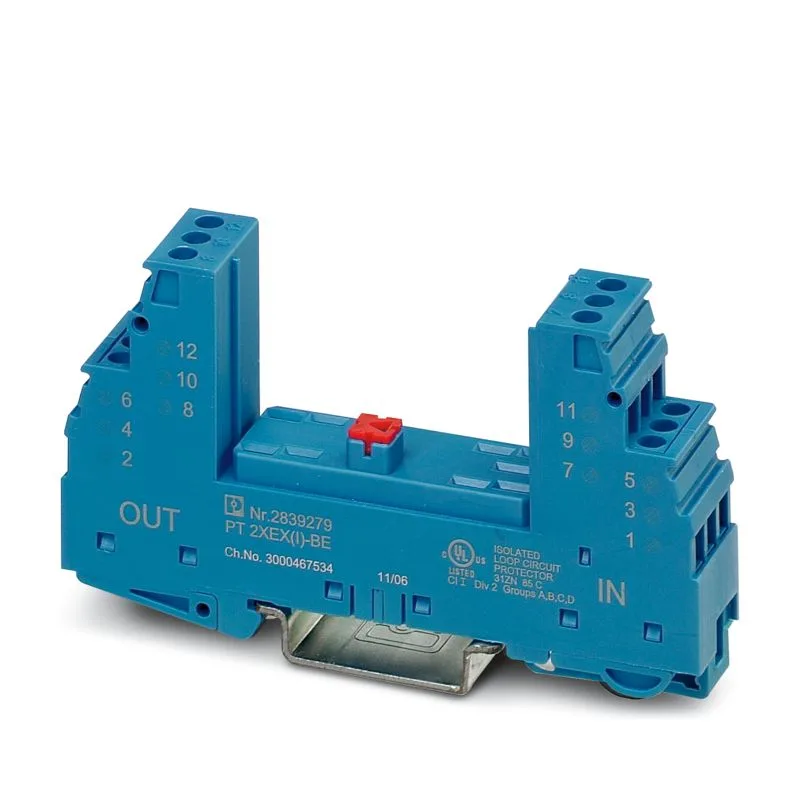

  • Модульные со сменными вставками. основание на DIN-рейке и вставной модуль, который меняют после износа без отключения проводов

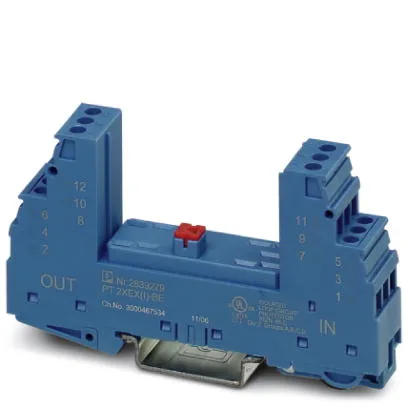

  • Для сигнальных линий. защищают цепи 4-20 мА, RS-485, линии датчиков и связи. Подбираются по напряжению и виду сигнала

Как выбрать

  • Класс определяется местом установки: ввод, распределительный щит или оборудование
  • Максимальное длительное рабочее напряжение Uc должно соответствовать сети и системе заземления
  • Число полюсов и схема подключения зависят от системы заземления: TN-C, TN-S или TT
  • Перед УЗИП нужна защита предохранителем или автоматом с номиналом, который указал производитель
  • Для сигнальных линий подбирайте УЗИП по рабочему напряжению и типу интерфейса

Что указать в заявке

  • Артикул производителя, если известен
  • Если артикула нет: класс, число полюсов, напряжение Uc и разрядный ток
  • Систему заземления объекта
  • Нужны ли отдельно сменные модули или базовые элементы
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Ограничители импульсного перенапряжения (УЗИП): что есть на складе

16 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Производители: Phoenix Contact, IEK, Schneider Electric, ETI

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Чем УЗИП отличается от УЗО

УЗО отключает линию при утечке тока на землю и защищает людей. УЗИП ничего не отключает, он ограничивает импульсы напряжения и защищает изоляцию и оборудование

Можно ли поставить только УЗИП класса II

Если у здания нет внешней молниезащиты и воздушного ввода, часто ограничиваются классом II в главном щите. При наличии молниезащиты или воздушной линии на вводе нужен класс I
