Патч-корды оптические: что это и как выбрать

Оптический патч-корд соединяет оптическое оборудование с кроссом или два устройства между собой. Это отрезок оптического кабеля с коннекторами на обоих концах. Пигтейл имеет коннектор только с одной стороны, другой конец приваривают к волокну магистрального кабеля

Главное при выборе: тип волокна и коннекторы с двух сторон. Одномодовое волокно SM 9/125 работает на больших расстояниях, многомодовое MM 50/125 и 62,5/125 на коротких внутри здания. Волокна разных типов между собой не соединяют

Какие бывают

  • Одномодовые SM 9/125. обычно в желтой оболочке, для длинных линий между зданиями и операторских сетей
  • Многомодовые MM 50/125 и 62,5/125. обычно в оранжевой оболочке, OM3 и OM4 в бирюзовой. Для коротких линий внутри здания и серверных
  • По коннекторам. LC маленький, с защелкой, SC квадратный, ST и FC круглые с байонетом и резьбой. Бывают патч-корды с разными коннекторами на концах
  • Simplex и duplex. simplex одно волокно, duplex два волокна в паре для приема и передачи
  • По полировке. UPC с плоским торцом и APC с торцом под углом, у APC коннектор обычно зеленый. UPC и APC между собой не соединяют

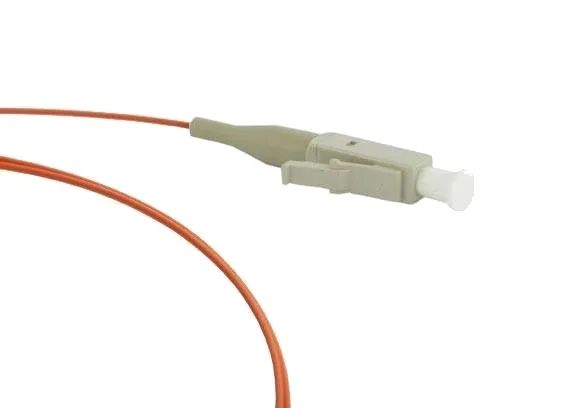

  • Пигтейлы. коннектор с одной стороны, для сварки с волокном кабеля в кроссе или муфте

Как выбрать

  • Тип волокна патч-корда должен совпадать с волокном линии и оборудования: SM или MM, а для MM еще 50 или 62,5 мкм
  • Коннекторы на каждом конце берите по разъемам оборудования и кросса
  • Полировку проверьте по ответной части: UPC к UPC, APC к APC
  • Для подключения коммутатора или медиаконвертера обычно нужен duplex
  • Длину берите с небольшим запасом, оптику нельзя перегибать, лишнее укладывают в органайзер
  • Оболочка LSZH для помещений с требованиями к пожарной безопасности

Что указать в заявке

  • Артикул производителя, если известен
  • Тип волокна: SM 9/125 или MM 50/125, 62,5/125
  • Коннекторы на обоих концах и полировку: например LC/UPC-SC/UPC
  • Simplex или duplex
  • Длину и диаметр кабеля
  • Количество

Список можно прислать файлом Excel на странице запроса по спецификации, ответим коммерческим предложением

Патч-корды оптические: что есть на складе

48 позиций, все в наличии на складе в Волгограде. Цены и сроки поставки пришлём в коммерческом предложении

Производители: Hyperline, Cabeus, Siemens, AMP, Corning

Нужно несколько позиций сразу? Соберите их в корзину или пришлите спецификацию, ответим коммерческим предложением. Доставка по всей России, паспорта и сертификаты по запросу

Вопросы и ответы

Можно ли соединить одномодовое и многомодовое волокно

Нет, у них разный диаметр сердцевины, и в месте соединения теряется почти весь сигнал. Патч-корд берут того же типа, что и линия

Чем UPC отличается от APC

У APC торец коннектора полирован под углом, это уменьшает отражение сигнала назад. Коннекторы UPC и APC между собой не стыкуют, иначе связь будет с большими потерями, а торцы можно повредить

Что такое пигтейл

Это отрезок волокна с коннектором только на одном конце. Свободный конец приваривают к волокну кабеля в оптическом кроссе или муфте
